澆口系統(tǒng)是熔煉爐和鋁合金壓鑄件的接口位置，是鋁液進(jìn)入壓鑄模具型腔的入口，是怎么壓鑄工藝的關(guān)鍵部位，同時(shí)也是最容易出現(xiàn)問(wèn)題的部位。

鋁合金壓鑄根據(jù)澆口形狀大致有這么幾類(lèi)：

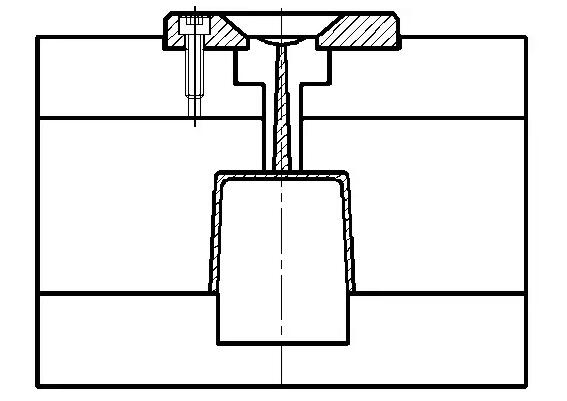

1、直接澆口

一般采用這種澆口的是一模一件的鋁合金壓鑄件，多用于中、大型鋁合金壓鑄件。

直接澆口的優(yōu)點(diǎn)：

1.鋁合金壓鑄過(guò)程中的溫降、壓力損失小。

2.流道鋁料損失小。

3.很好補(bǔ)縮效果，鋁合金壓鑄件縮孔的缺陷產(chǎn)生的比較少。

缺點(diǎn)：

1.去除流道料困難，增加了CNC加工和毛邊部門(mén)的工時(shí)。

2.由于在鋁合金壓鑄件上留下較大的切口，影響外觀(guān)，處理的工序也很繁瑣。

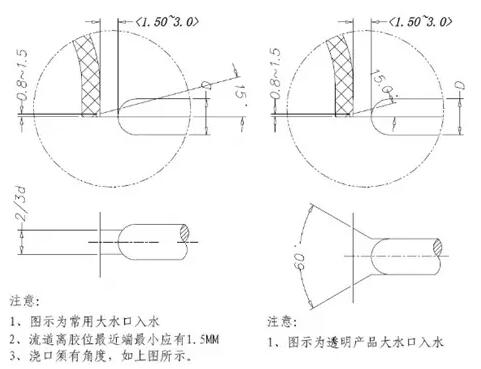

2、側(cè)澆口

側(cè)澆口的優(yōu)、缺點(diǎn)：

優(yōu)點(diǎn)：

容易加工；鋁合金壓鑄件尺寸精確，澆口尺寸容易加工修改；分離容易，可防止射出過(guò)程中發(fā)生逆流。

缺點(diǎn)：

澆口移除的后加工比較麻煩；鋁合金壓鑄件表面有澆口移除留下的痕跡，較不美觀(guān)；壓力損失大。總而言之，會(huì)增加加工的工時(shí)，還會(huì)留下報(bào)廢的隱患。

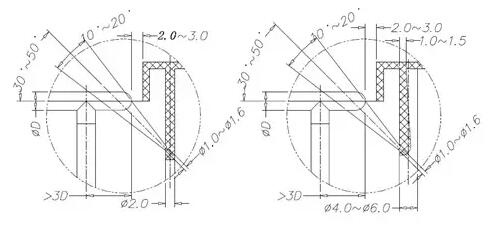

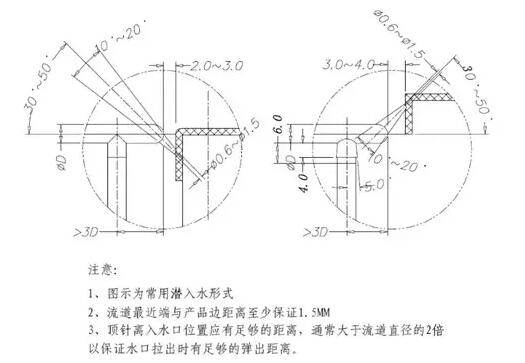

3、潛伏式澆口

潛伏式澆口的兩種方式：

（1）潛后模：鋁合金壓鑄件的內(nèi)部結(jié)構(gòu)（筋位、柱位）；推桿位。

（2）潛前模：直接潛產(chǎn)品的外表面

潛伏式澆口的優(yōu)、缺點(diǎn)

優(yōu)點(diǎn)：

澆口與產(chǎn)品可自動(dòng)分離，節(jié)省后加工工程；進(jìn)膠位置可自由選擇，殘痕少，模具結(jié)構(gòu)相對(duì)簡(jiǎn)單。

缺點(diǎn)：壓力損失大，只能夠適用于小型的鋁合金壓鑄件。

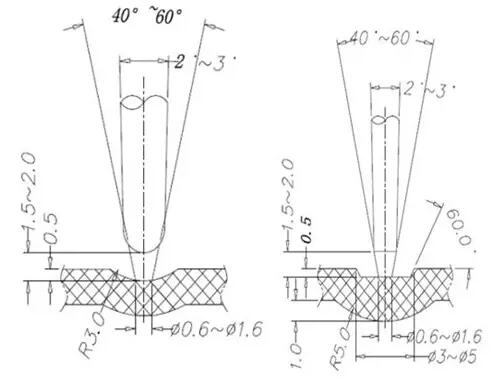

4、點(diǎn)澆口

截面形狀小如針點(diǎn)的澆口。（圓形截面Φ0.5~Φ1.8）

分流道開(kāi)設(shè)在A板和水口板之間，可單邊開(kāi)設(shè)，亦可兩邊同時(shí)開(kāi)設(shè)。

經(jīng)常是在A板背面單邊開(kāi)設(shè)。

優(yōu)點(diǎn)：

去除澆口后，鋁合金壓鑄件上留下的痕跡不明顯。

可利用開(kāi)模動(dòng)作自動(dòng)拉斷。

可采用多點(diǎn)進(jìn)料，從而縮短流程，減少熔接痕。

澆口附近殘留應(yīng)力小，多點(diǎn)可以減少鋁合金壓鑄產(chǎn)品變形。

缺點(diǎn)：

壓降大，模具結(jié)構(gòu)相對(duì)比較復(fù)雜，開(kāi)模費(fèi)用高，生產(chǎn)過(guò)程中產(chǎn)品會(huì)產(chǎn)生毛邊，加工工時(shí)增加。

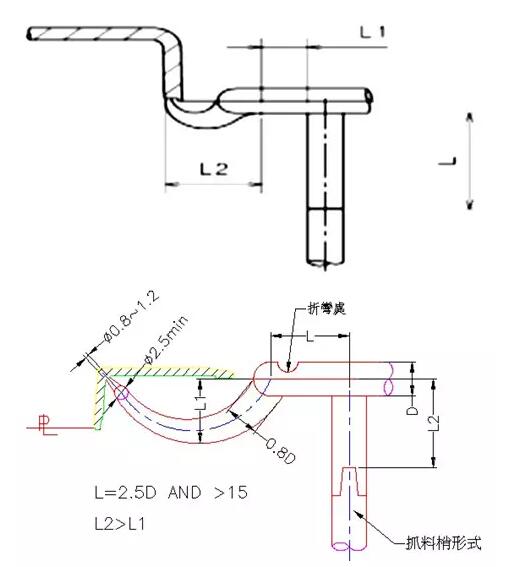

5、牛角進(jìn)澆

牛角進(jìn)澆是潛伏澆口的一種變形,因其有很多特出的優(yōu)點(diǎn)：

1.澆口和鑄件可自動(dòng)分離；

2.無(wú)需對(duì)澆口位置進(jìn)行另外處理：

3.不會(huì)在鑄件的外觀(guān)面產(chǎn)生澆口痕跡）,因而運(yùn)用越來(lái)越廣泛。特別適用于制品的外表面不允許有任何不良痕跡的模具。如手機(jī)外殼,充電器等。
